Mätprincip
Resistance Temperature Detector
Characteristic / Application

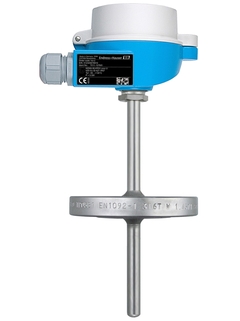

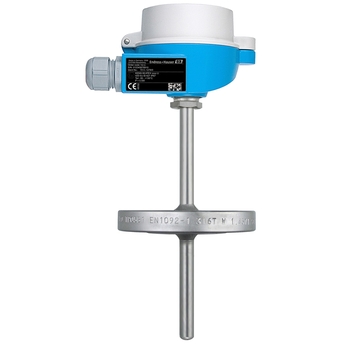

metric style modular temperature assembly universal range of application suitable for hazardous areas flanged process connection with neck incl. thermowell / protection tube (metal) usable with insert StrongSens
Thermowell / protection tube
Insert / probe
mineral insulated (MI), flexible
Outer diameter protection tube / Insert
9,0 mm (0,35'') 11,0 mm (0,43'') 12,0 mm (0,47'') 14,0 mm (0,55") 15,0 mm (0,59")
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Material protection tube/ thermowell
1.4404 (316L) 1.4571 (316Ti) Alloy C276 (2.4819) Alloy 600 (2.4816)
Process connection
flange: DN15 PN40 B1 (EN1092) DN15 PN40 C (EN1092) DN25 PN20 B1 (EN1092) DN25 PN40 C (EN1092) DN25 PN50 B1 (EN1092) DN25 PN100 B2 (EN1092) DN40 PN40 B1(EN1092) DN50 PN40 B1 (EN1092) ASME 1" 150 RF (B16.5) ASME 1" 300 RF (B16.5)
Operating temperature range
PT100 TF StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F)
Max. process pressure (static)
at 20 °C: 50 bar (725 psi)
Accuracy
class A acc. to IEC 60751 class AA acc. to IEC 60751
Response time
depending on configuration
Integration head transmitter
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Ex - approvals
ATEX II1D Ex ia IIIC, II1G Ex ia IIC T6 ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6 ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db ATEX II1G Ex ia IIC T6 ATEX II 3 G Ex nA IIC T6, II3D NEPSI Ex ia IIC T6, Ex iaD 20 T85-T450 IECEx Ex ia IIC T6 Ga/Gb EAC Ex ia IIC T6 Ga + DIP NEPSI Ex nA IIC T6
Certification
Gost Metrology SIL (transmitter only)
Mest nedladdade
TR13, TC13
Engelsk version - 02/2022
Modular thermometer with extension neck, thermowell and flange
EN
SV
CS DE ES FR IT JA PL PT RU ZH
28/02/2022
05/06/2019
14/08/2018
11/07/2013
03/12/2012
Språk:
Engelska
Version:
28/02/2022
Filstorlek:
1 MB
Filnamn:
TI01097TEN_0522-00.pdf
41 dokument
Technical Information, TR13 Omnigrad M
Modular RTD assembly protection tube and neck tube, flange
EN
SV
Tjeckiska Tyska Spanska Finska French Italienska Polska Kinesiska
01/03/2010
01/10/2008
01/07/2002
Språk:
Engelska
Version:
01/03/2010
Filstorlek:
1.4 MB
Filnamn:
TI259ten_0310.pdf
Modular thermometer with extension neck, thermowell and flange
EN
SV
Tjeckiska Tyska Spanska French Italienska Japanska Polska Portugisiska Ryska Kinesiska
28/02/2022
05/06/2019
14/08/2018
11/07/2013
03/12/2012
Språk:
Engelska
Version:
28/02/2022
Filstorlek:
1 MB
Filnamn:
TI01097TEN_0522-00.pdf
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC-temperaturgivare ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db
EN
SV
Bulgariska Tjeckiska Danska Tyska Grekiska Spanska Estniska Finska French Kroatiska Ungerska Italienska Koreanska Lithuanian Latvian Holländska Polska Portugisiska Rumänska Slovakiska Slovenska
28/03/2023
20/12/2021
01/08/2016
03/05/2016
28/11/2012
Språk:
Svenska
Version:
28/03/2023
Filstorlek:
451.3 KB
Filnamn:
XA00072RSV_1623-00.pdf
XA TR1x, Tx88, TSx310, Tx6x, TC1x, TPx100, TM411, TR24
Thermometers and inserts Ex ia IIC T1...T6 Ga Ex ia IIIC T<sub>200</sub> 85 °C...T<sub>200 </sub> 450 °C Da
EN
SV
Kinesiska
30/08/2023
15/05/2023
31/07/2020
Språk:
Engelska
Version:
30/08/2023
Filstorlek:
474.5 KB
Filnamn:
XA02109TEN_0323-00.pdf
XA iTHERM TM211, TPx100, TSx310
RTD/TC-insats och kabeltemperaturgivare ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da
EN
SV
Bulgariska Tjeckiska Danska Tyska Grekiska Spanska Estniska Finska French Kroatiska Ungerska Italienska Koreanska Lithuanian Latvian Holländska Polska Portugisiska Rumänska Slovakiska Slovenska
30/03/2023
18/07/2022
10/07/2019
28/11/2016
28/11/2012
Språk:
Svenska
Version:
30/03/2023
Filstorlek:
458.6 KB
Filnamn:
XA00100RSV_1823-00.pdf
TR10, TR11, TR12, TR13, TC10, TC12, TC13
Modulära RTD/TC-armaturer ATEX: II 1/2D Ex ta/tb IIIC T85 °C–T450 °C Da/Db IECEx: Ex ta/tb IIIC T85 °C–T450 °C Da/Db Säkerhetsinstruktioner för elektrisk utrustning i explosionsfarligt område
EN
SV
Bulgariska Tjeckiska Danska Tyska Grekiska Spanska Estniska Finska French Kroatiska Ungerska Italienska Lithuanian Latvian Holländska Polska Portugisiska Rumänska Slovakiska Slovenska
09/05/2022
07/05/2018
20/10/2016
25/10/2012
Språk:
Svenska
Version:
09/05/2022
Filstorlek:
423.9 KB
Filnamn:
XA01057TSV_0422-00.pdf
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411,
TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN
SV
Kinesiska
31/07/2020
Språk:
Engelska
Version:
31/07/2020
Filstorlek:
173.5 KB
Filnamn:
XA02111TEN_0120.pdf
XA TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1xx
RTD/TC-temperaturgivare ATEX: Ex nA IIC T6 Gc Ex ec IIC Txxx°C Gc Ex tc IIIC Txxx °C Dc
EN
SV
Bulgariska Tjeckiska Danska Tyska Grekiska Spanska Estniska Finska French Kroatiska Ungerska Italienska Lithuanian Latvian Holländska Polska Portugisiska Rumänska Slovakiska Slovenska Kinesiska
20/11/2023
13/12/2022
14/03/2022
23/05/2019
04/08/2017
Språk:
Svenska
Version:
20/11/2023
Filstorlek:
453.9 KB
Filnamn:
XA00044RSV_2023-00.pdf
RTD/TC thermometers Ga/Gb Ех ia IIC T6…T1 Х Ех ia IIIC T85 °C…T450 °C Da/Db Х
EN
SV
Ryska
17/07/2024
10/03/2020
02/11/2016
Språk:
Engelska
Version:
17/07/2024
Filstorlek:
453.6 KB
Filnamn:
XA01459TEN_0324-00.pdf
Technical documentation in other languages
Språk:
Engelska
Version:
14/07/2021
Filstorlek:
478.5 KB
Filnamn:
SD02429R09EN_0121.pdf
Sök efter reservdelar efter nummer på ritningen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Spare parts kit ring D21/di 10xgreen
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Housing filter plastic F15, 3 pieces
Fixing kit cpl.TMT8x/7x (european)
Connector 4p M20/M12 150mm
Spare parts kit O-ring TA20R
Ritningsnummer
Orderkod
A
TS111-
Ritningsnummer
Orderkod
A
TPR100-
Ritningsnummer
Orderkod
F
TA730-
Ritningsnummer
Orderkod
E
TW13-
Ritningsnummer
Orderkod
D
TA20B-
Ritningsnummer
Orderkod
D
TA21E-
iTEMP TMT84, Transmitter PA
Ritningsnummer
Orderkod
B
TMT84-
iTEMP TMT85, Transmitter FF
Ritningsnummer
Orderkod
B
TMT85-
Display Unit Head Transmitter
Ritningsnummer
Orderkod
B
TID10-
Readwin 2000 Operation + Read. software
Ritningsnummer
Orderkod
D
TA30A-
Ritningsnummer
Orderkod
D
TA30D-
Ritningsnummer
Orderkod
D
TA30P-
iTEMP TMT82, Transmitter HART
Ritningsnummer
Orderkod
B
TMT82-
Spare parts kit sealing TA30A/TA30D
Thermo-conductive paste FDA-conform 30g
Thermoconductive Paste HSC 340, 100g
Term.block DIN B (42mm) 3 term. 5 pc
Ritningsnummer
Orderkod
C
71111513
Term.block DIN B (42mm) 4 term. 5 pc
Ritningsnummer
Orderkod
C
71111514
Term.block DIN B (42mm) 6 term. 5 pc
Ritningsnummer
Orderkod
C
71111515
