Max. measurement error3 % o.r. 4 % o.r. 5 % o.f.s. (depending on chosen option of ordering feature "Calibration flow")
Measuring range0.5 to 910 kg/h (1.1 to 2002 lb/h) 0.5 to 1365 kg/h (1.1 to 3003 lb/h) (for air, depending on chosen option of ordering feature "Calibration flow")
Medium temperature range–40 to +100 °C (–40 to +212 °F)
Medium temperature range-20...+85°C (-4...+185°F) CIP able to 130°C / 266°F
Max. process pressure100 bar (1.740 psi)
Termiska massflödesmätare
Vår produktsökningsfunktion hjälper er att hitta lämpliga mätenheter, programvaror eller systemkomponenter utifrån produktegenskaper. Applicator guidar er i ert val av produkt utifrån applikationsparametrar.

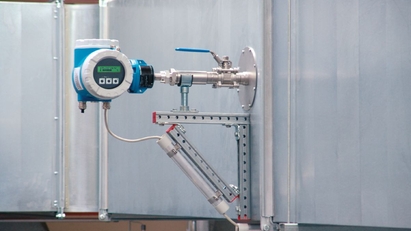

När ett stort mätomfång eller små tryckförluster är viktiga inom gasmätning inom alla branscher, erbjuder termiska massflödesmätare ett bra alternativ till traditionella mättekniker – oavsett om det gäller processtyrning, övervakning av konsumtion och tillgång, läckdetektering eller övervakning av distributionsnätverk. Med hjälp av införingsversioner är det också möjligt att mäta gasflöden i mycket stora pipeliner eller i rektangulära rörledningar.
Den termiska mätprincipen är allmänt utbredd inom industrin och används med goda resultat inom många applikationer med gasflöde, t.ex.:
Tryckluft (konsumtion, distribution)
Koldioxid (vid dryckestillverkning och nedkylning)
Argon (inom ståltillverkning)
Kväve och syre (tillverkning)
Naturgas (för brännare och styrning av pannmatning)
Mätning av luft och biogas (t.ex. i avloppsvattenanläggningar)
Mätprincip för termisk flöde
Mätprincip för termisk flöde
Den här mätprincipen är baserad på det faktum att värme leds från ett uppvärmt objekt när en fluid strömmar förbi.
En termisk flödesmätare innehåller två PT100-temperatursensorer för detta syfte. En sensor mäter den nuvarande vätsketemperaturen som referens. Den andra sensorn är uppvärmd och har en konstant temperaturskillnad i förhållande till den första sensorn vid ”nollpunkten”.
Så fort vätskan börjar flöda i mätröret kyls den uppvärmda temperatursensorn ner på grund av att vätskan flödar förbi – ju högre flödeshastighet desto större kyleffekt. Den elektriska ström som krävs för att bibehålla temperaturskillnaden ger således ett direkt mått på massflödet.
Fördelar
Multivariabel – direkt mätning och visning av massflöde och vätsketemperatur
Inget tryck eller temperaturkompensering krävs
Stort mätomfång (100:1)
Utmärkt känslighet vid låg kapacitet
Snabb reaktion på växlingar i flödet
