Max. measurement errorVolume flow (standard): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Volume flow (optional calibration): ‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (standard): ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (optional calibration): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Sound Velocity: ±0.2 % o.r.
Measuring rangeGas: 0.3 m/s to 40 m/s
Medium temperature range-50 to 150 °C (-58 to +302°F) -50 to 100 °C (-58 to +212°F) with integrated pressure cell
Max. process pressure0.7 to 101 bar a (10.15 to 1464.88 psi a)
Max. measurement errorVolume flow (standard): ‐ ±1.5 % o.r. for 3 to 30 m/s (9.84 to 98.4 ft/s) ‐ ±3 % o.r. for 1 to 3 m/s (3.28 to 9.84 ft/s) Volume flow (option): ‐ ±0.1 % o.f.s. for 0.3 to 1 m/s (0.98 to 3.28 ft/s) ‐ ±1.5 % o.r. for 1 to 30 m/s (3.28 to 98.4 ft/s)
Measuring rangeStandard: 1 to 30 m/s (3.28 to 98.4 ft/s) Option: 0.3 to 30 m/s (0.98 to 98.4 ft/s)
Medium temperature range0 to +80 °C (+32 to +176 °F)
Max. measurement errorVolume flow (standard): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Volume flow (optional calibration): ‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (standard): ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Corrected volume flow (optional calibration): ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s) ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s) Sound Velocity: ±0.2 % o.r.
Measuring rangeGas: 0.3 m/s to 40 m/s
Medium temperature range-50 to 150 °C (-58 to +302°F) -50 to 100 °C (-58 to +212°F) with integrated pressure cell
Max. process pressure0.7 to 101 bar a (10.15 to 1464.88 psi a)
Max. measurement errorVolume flow: ±3% o.r. for DN 15 ±2% o.r. for DN 25 to DN 200 ±2% o.r. above DN 200
Measuring range0 to 15 m/s (0 to 50 ft/s)
Medium temperature rangeDN 15 to 65 (½to 2½"): –40 to +150°C (–40 +302 °F) DN 50 to 4000 (2 to 160"): –40 to +170°C (–40 to +338 °F) DN 50 to 600 (2" to 24"): 150°C to 550°C (+302 to +1022 °F)
Measuring rangeConcentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature maximum 0 to +100 °C (32 to +212 °F) Acoustic Density 0.7 to 1.5 g/cm³
Measuring rangeConcentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature maximum 0 to +100 °C (32 to +212 °F) Acoustic Density 0.7 to 1.5 g/cm³
Medium temperature range0 to 100 °C (32 to 212 °F)
Process temperature0 to 100 °C (32 to 212 °F)
Max. process pressuremax. 16 bar at 20 °C (232 psi at 68 °F)
Process pressuremax. 16 bar at 20 °C (232 psi at 68 °F)
Measuring rangeConcentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature, maximum 0 to +100 °C (32 to +212 °F) Acoustic density 0.7 to 1.5 g/cm³
Measuring rangeConcentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature maximum 0 to +100 °C (32 to +212 °F) Acoustic Density 0.7 to 1.5 g/cm³
Medium temperature range0 to 120°C (32 to 248 °F)
Process temperature0 to 120°C (32 to 248 °F)
Max. process pressuremax. 16 bar at 20 °C (232 psi at 68 °F)
Process pressuremax. 16 bar at 20 °C (232 psi at 68 °F)
Wetted materialsStainless steel1.4404 (316L)
Ultraljudsflödesmätare
Vår produktsökningsfunktion hjälper er att hitta lämpliga mätenheter, programvaror eller systemkomponenter utifrån produktegenskaper. Applicator guidar er i ert val av produkt utifrån applikationsparametrar.
Genom att använda ultraljudsvågor kan flödesvolymen för många olika gaser och vätskor mätas på ett tillförlitligt sätt oberoende av konduktivitet, tryck, temperatur eller viskositet. I applikationer som kräver spårbar och garanterad noggrannhet är det bättre att använda integrerade ultraljudssensorer. Ultraljudssensorer som kan klämmas fast kan å andra sidan monteras på utsidan av röret och ger därmed möjlighet till tillfälliga mätningar och eftermontering.

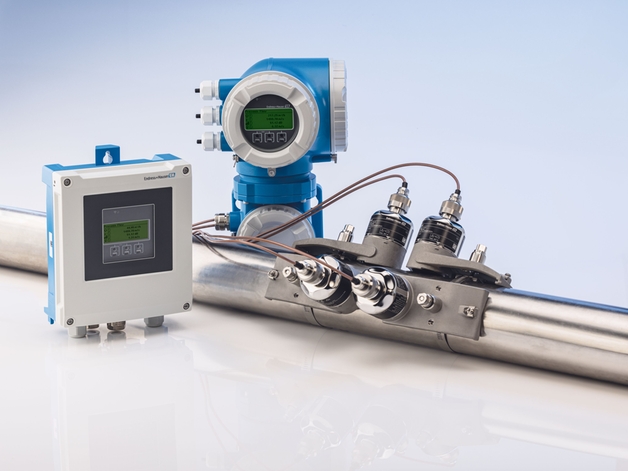

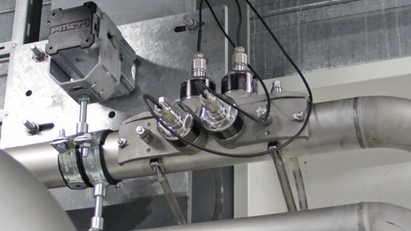

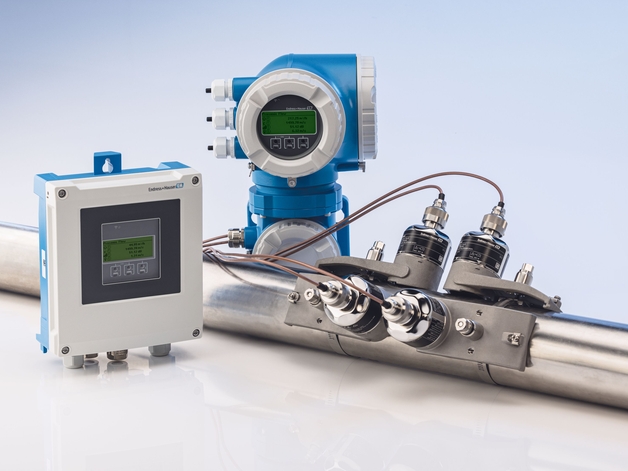

För eftermontering utan att störa processen
Aggressiva vätskor kan mätas utan problem, även vid höga tryck
Passar för rör av plast, stål, gjutjärnskomposit (med beläggning/utan beläggning)
Att simma mot strömmen kräver mer energi och tid än att simma med strömmen. Detta enkla faktum är grunden för ultraljudsflödesmätning enligt metoden ”differentiell överföringstid”: denna metod använder två sensorer som sitter mittemot varandra i mätröret. Varje sensor kan omväxlande sända ut eller ta emot ultraljudssignaler, samtidigt som den mäter signalöverföringstiden.
Så fort vätskan i röret börjar flöda påskyndas signalerna i flödesriktningen men fördröjs i motsatt riktning. Den differentiella överföringstiden som mäts av de båda sensorerna är direkt proportionerlig till flödeshastigheten.
Fördelar
Mätning som är oberoende av tryck, densitet, temperatur, konduktivitet och viskositet (för homogena vätskor)
Fritt rörtvärsnitt, ingen tryckförlust
Inga rörliga delar, minimalt underhåll
Lång livslängd, ingen avskavning eller frätning från vätskan
Integrerad design eller med klämma för stationär eller tillfällig flödesmätning
Nedladdningsbara filer
Utforska ytterligare resurser
Kort beskrivning av våra produkter och tjänster för flödesmätning av vätskor, gaser och ånga
Fördelar med clamp-on-flödesmätare i industriprocesser
För mesta möjliga flexibilitet: Clamp-on-flödesmätare för ickeinvasiva mätningar utan processavbrott – livstids underhållsfrihet och en rad andra fördelar
